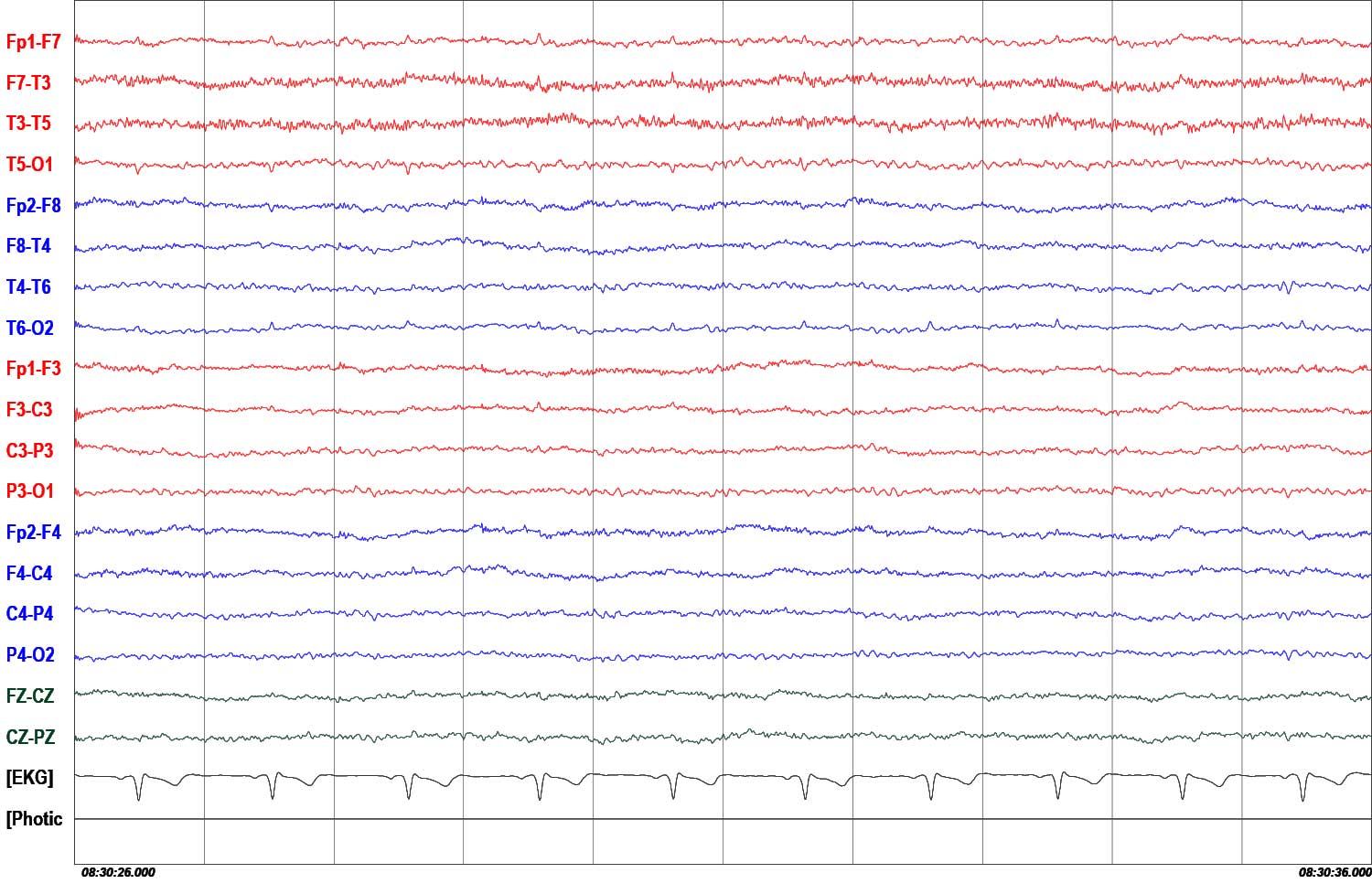

Artefakt EKG
53-letni mężczyzna. W większości odprowadzeń widoczne są rytmiczne, niskonapięciowe potencjały, występujące równoczasowo z zespołem QRS.
|

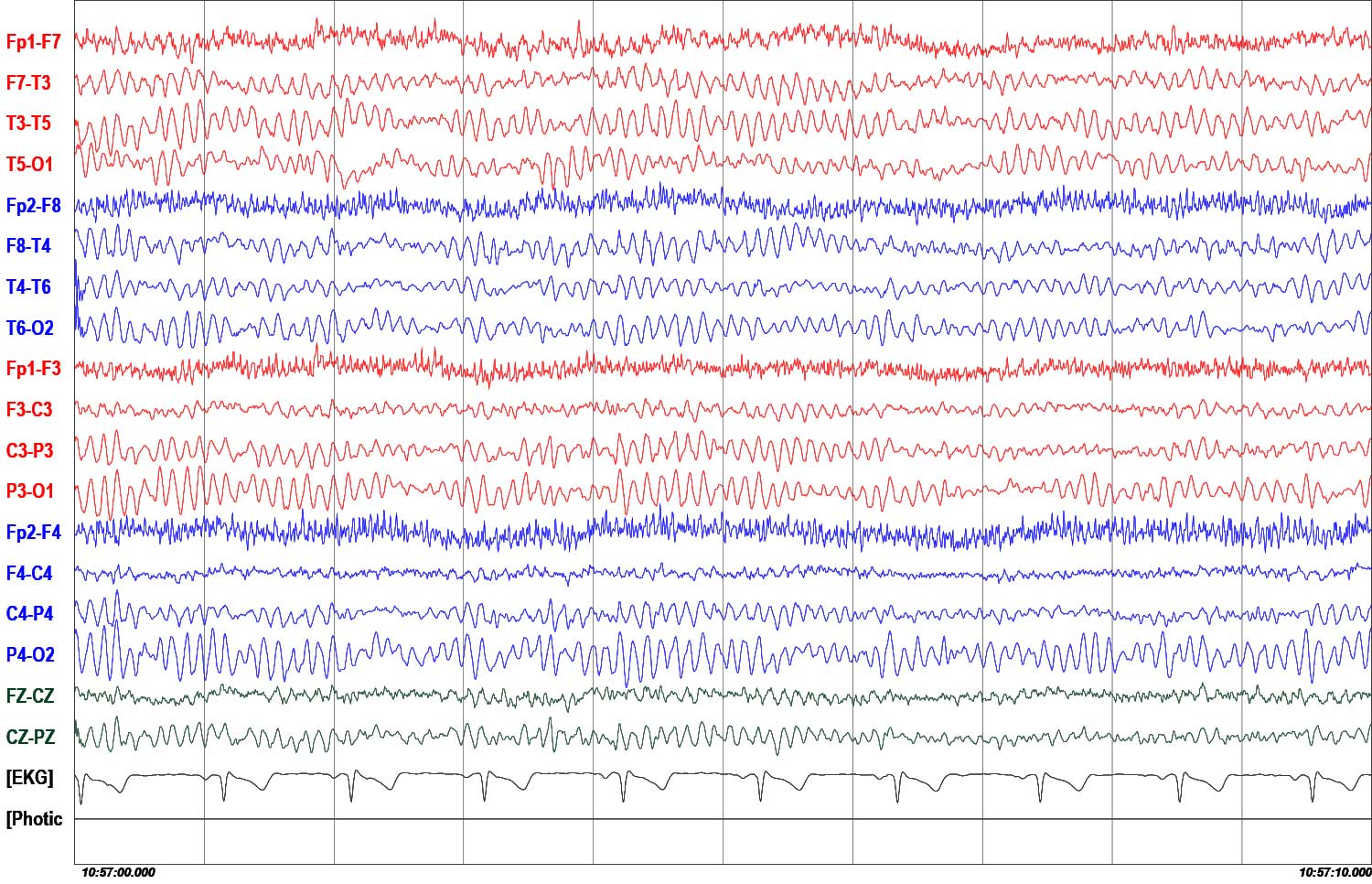

Artefakt mięśniowy
25-letni mężczyzna. Widoczny jest rytm alfa o częstotliwości 9-10 Hz, a w okolicach czołowych potencjały mięśniowe o wysokiej częstotliwości.
|

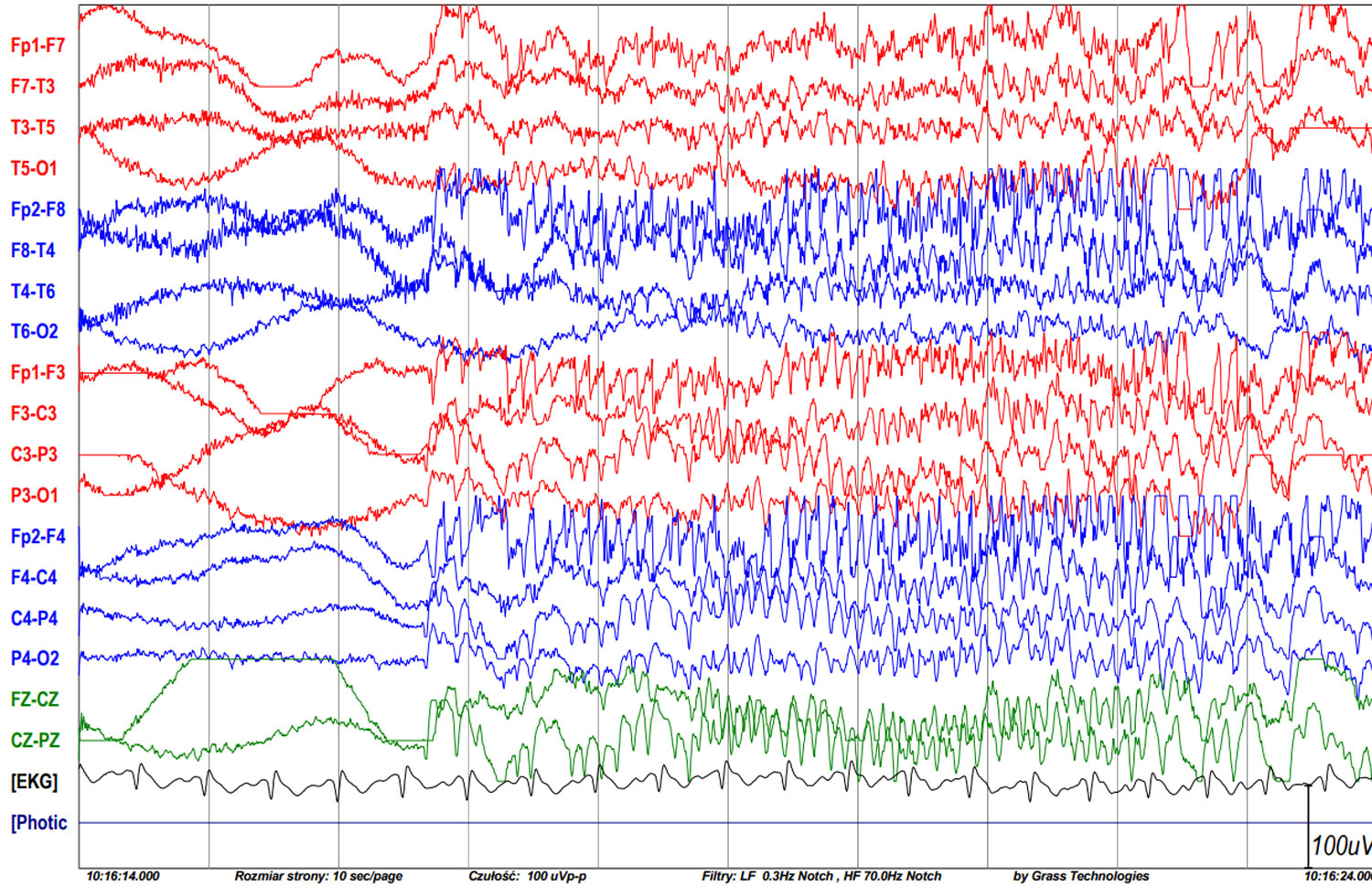

Artefakty ruchowe podczas napadu psychogennego niepadaczkowego
32-letni mężczyzna. We wszystkich odprowadzeniach widoczne są rytmiczne artefakty wywołane drżeniem ciała.
|

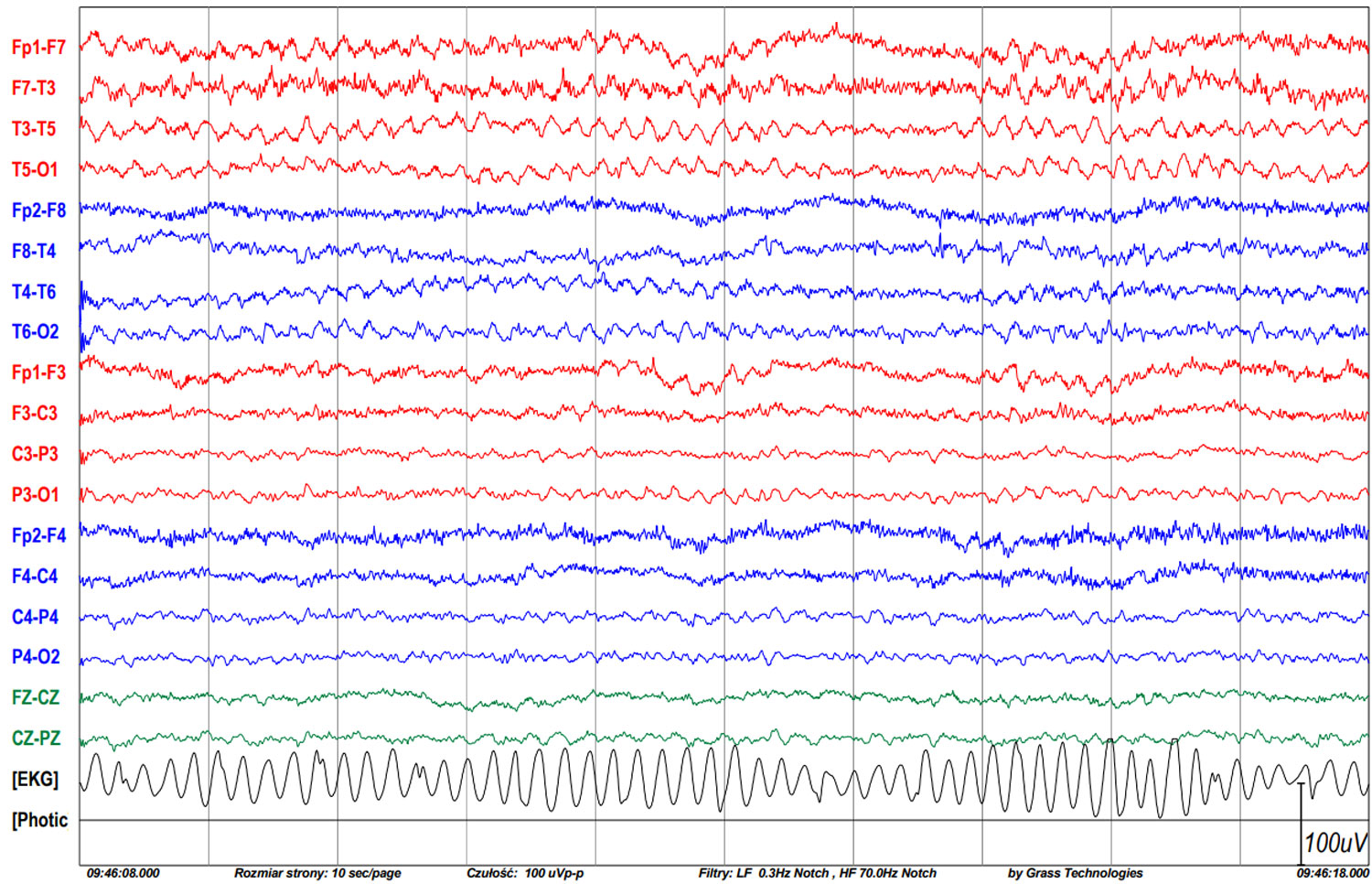

Artefakt wywołany drżeniem
51-letni mężczyzna. Rytmiczne fale 5-6 Hz dominujące w lewej okolicy skroniowej, artefakt widoczny jest tez w kanale EKG.
|
Artefakt wywołany mruganiem
62-letna kobieta. W kanałach obejmujących elektrody Fp1 i Fp2 widoczne są co 1-2 sekundy rytmiczne potencjały.
|

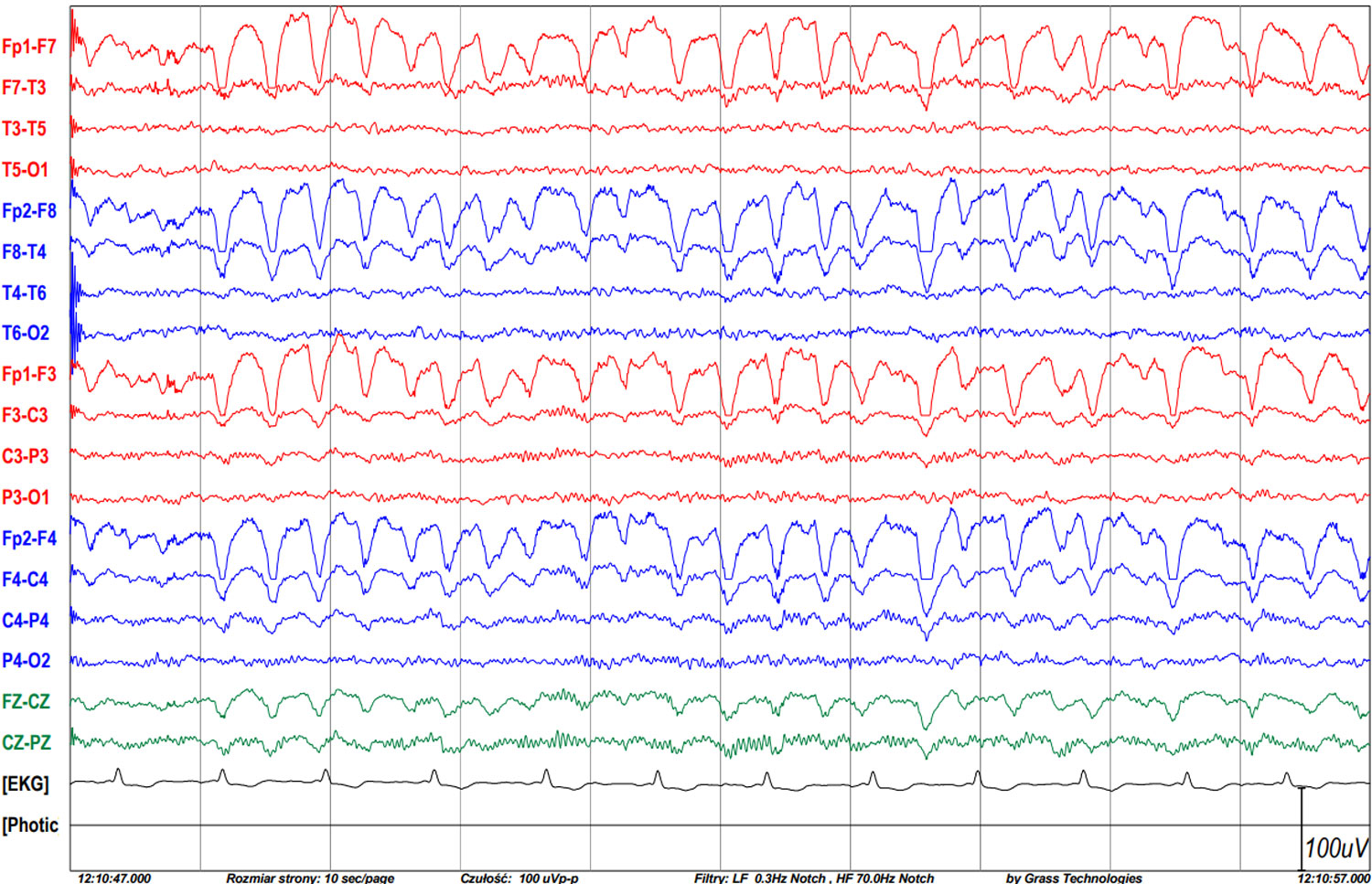

Artefakt wywołany mruganiem
43-letnia kobieta. W kanałach obejmujących elektrody Fp1 i Fp2 widoczne są rytmiczne potencjały o częstotliwości 2-3 Hz.
|

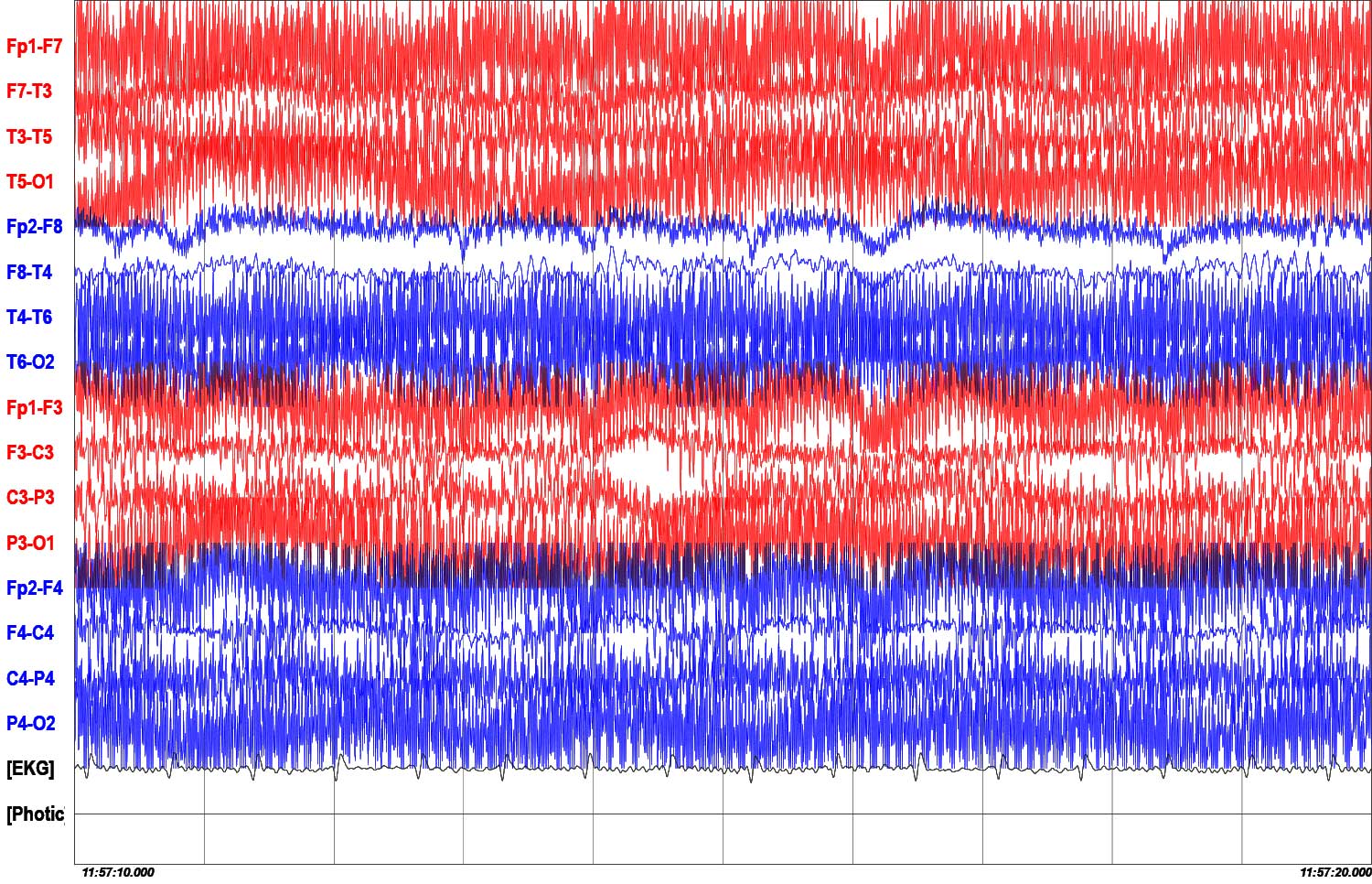

Artefakt wywołany przez głęboki stymulator mózgu
67-letni mężczyzna z chorobą Parkinsona po implantacji stymulatora. Widoczny jest ciągły artefakt o bardzo wysokiej częstotliwości, wywołany pracą stymulatora.
|

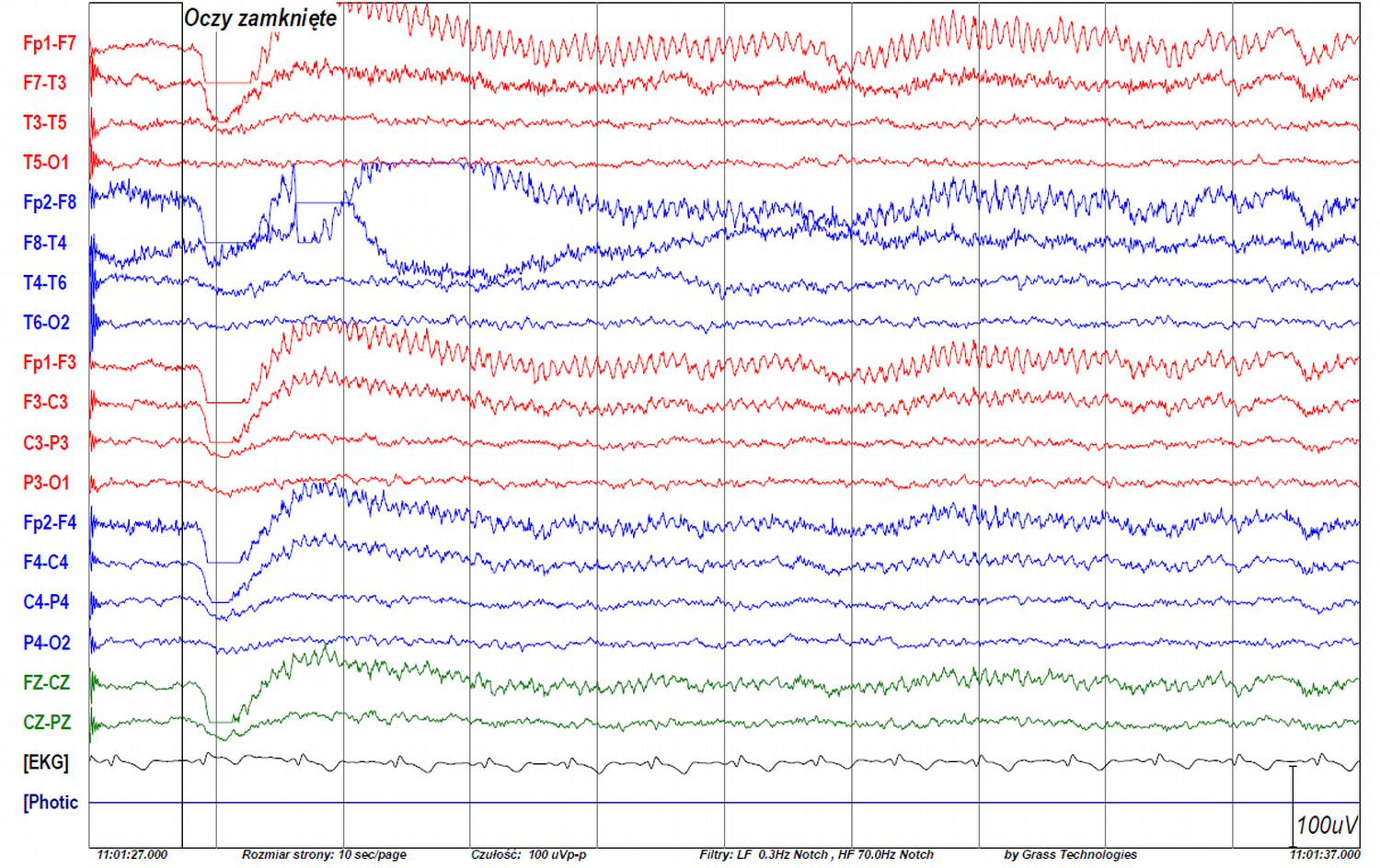

Artefakt wywołany szybkim mruganiem
25-letna kobieta. Po zamknięciu oczu, w kanałach obejmujących elektrody Fp1 i Fp2 widoczne rytmiczne potencjały o częstotliwości 10-12 Hz.
|

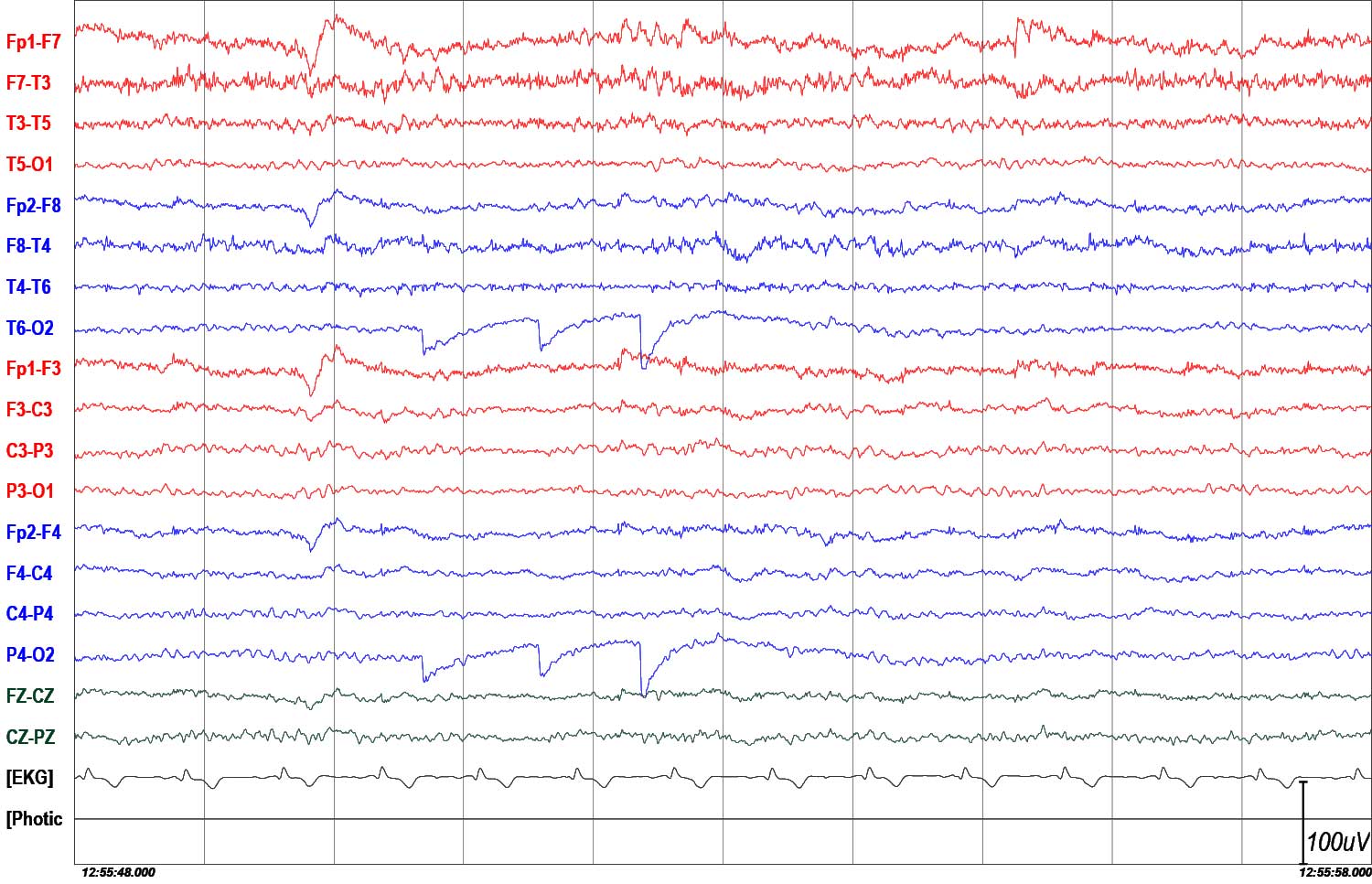

Artefakt z elektrody
50-letnia kobieta. W kanałach T6-02 i P4-02 widoczny jest artefakt ze wspólnej elektrody O2.
|
