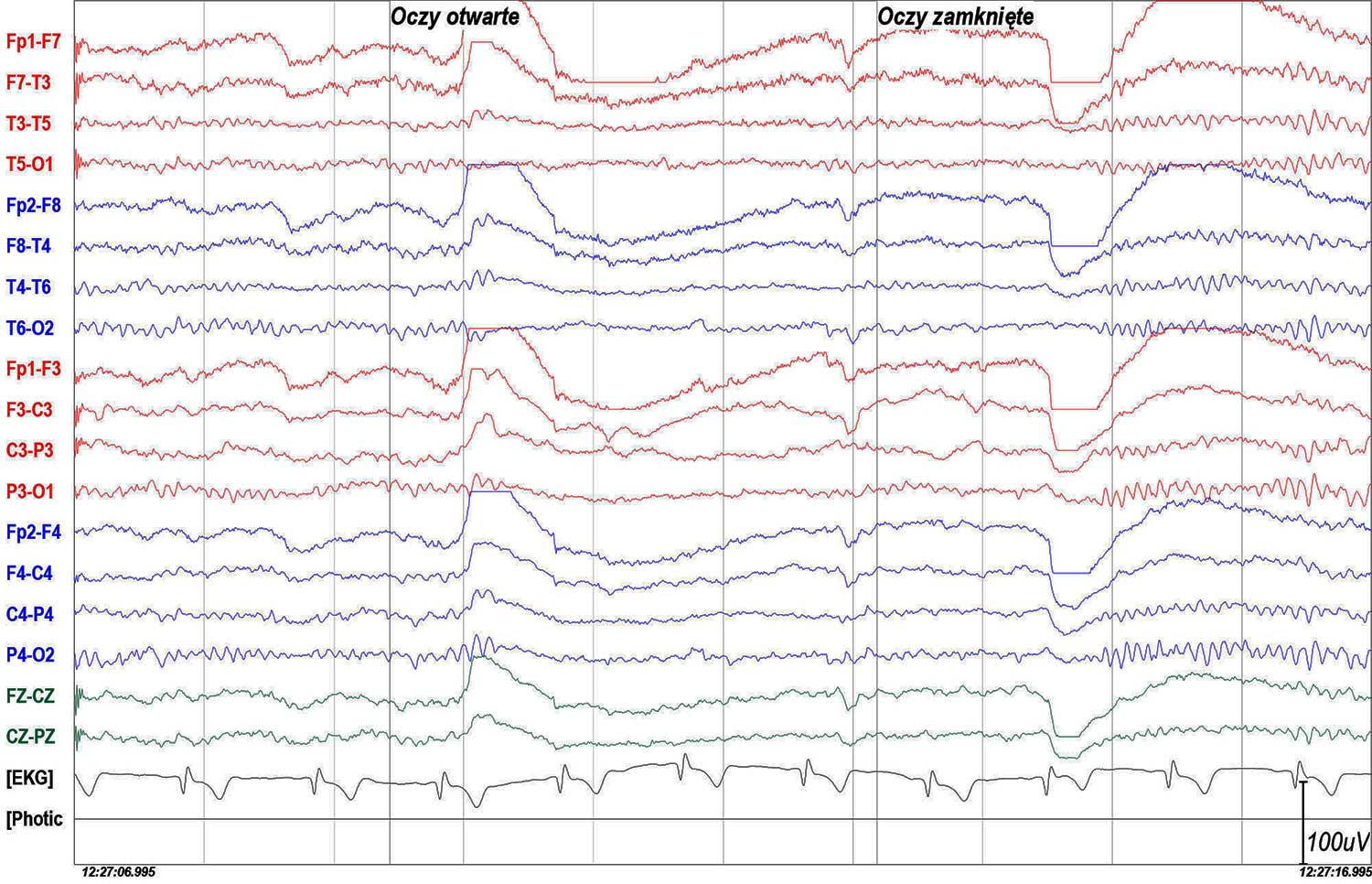

Reakcja zatrzymania
40-letni mężczyzna. Rytm alfa o częstotliwości 10-11 Hz zanika po otwarciu oczu, pojawia się
ponownie po zamknięciu oczu. Widoczny jest artefakt otwarcia i zamknięcia oczu.
|

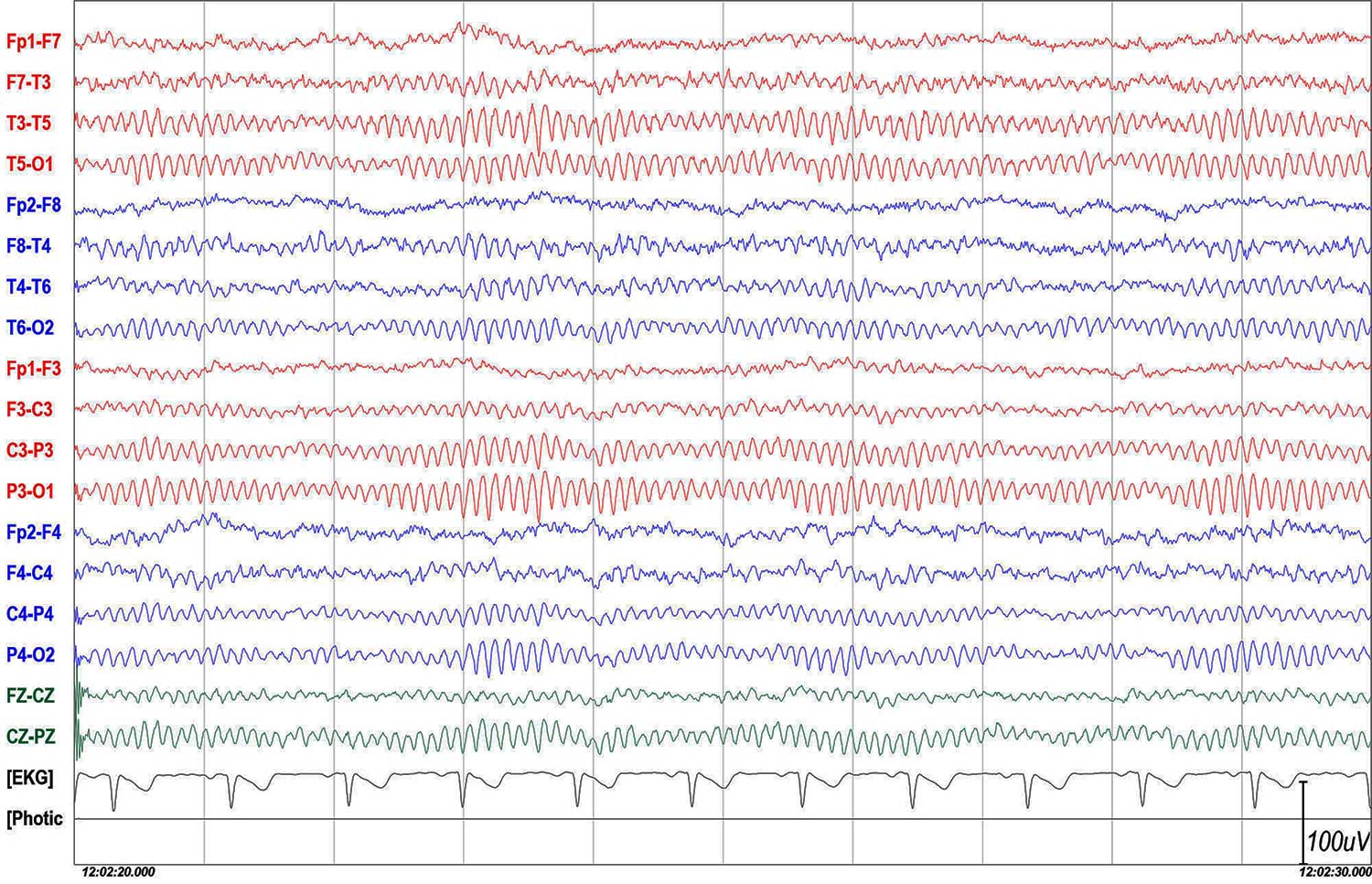

Rytm alfa
30-letni mężczyzna. Czynność podstawowa prawidłowo zróżnicowana przestrzennie,
widoczny jest rytm alfa o częstotliwości 10-11 Hz i amplitudzie do 70 μV w odprowadzeniach
tylnych.
|

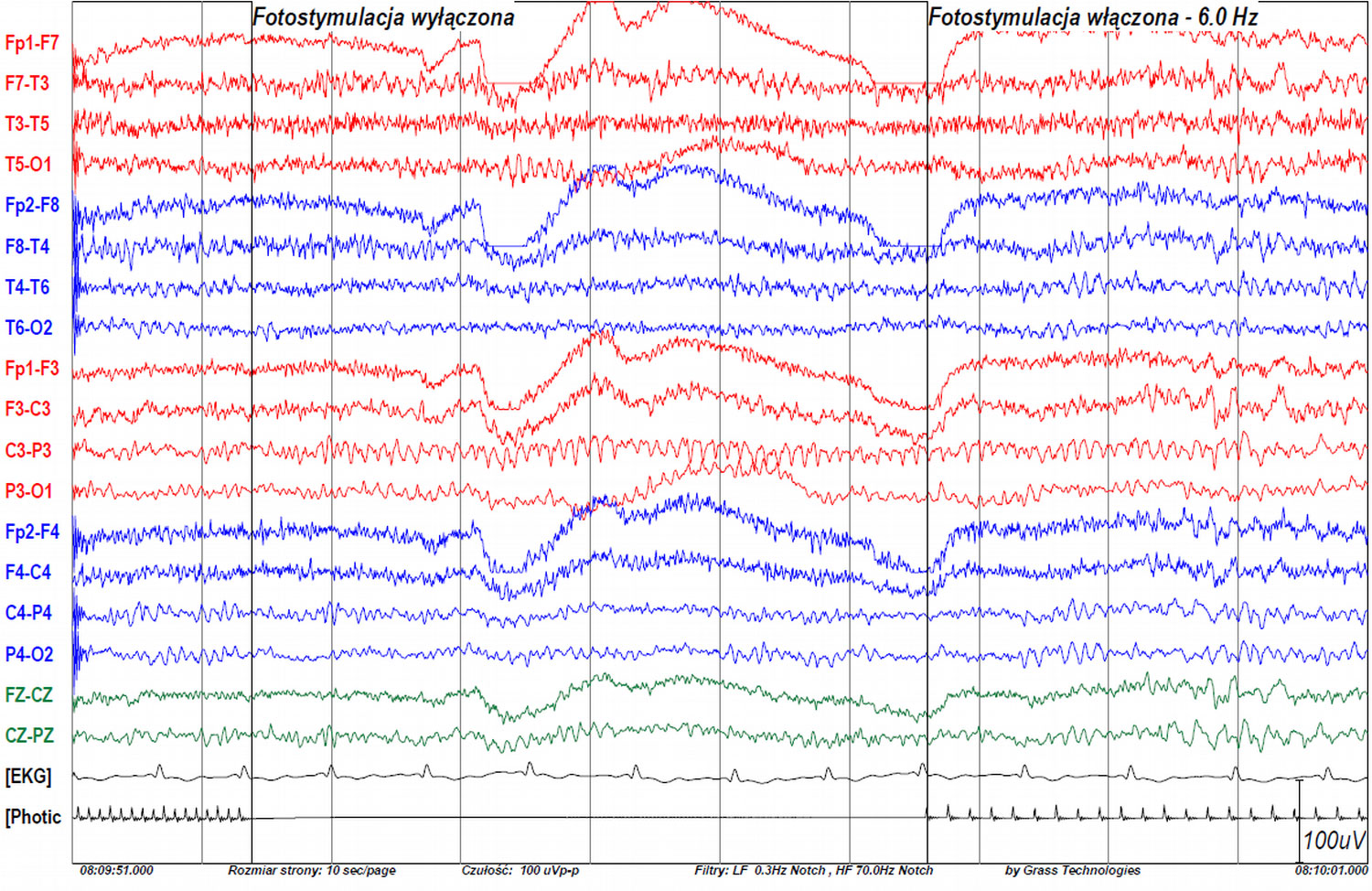

Rytm mu
25-letnia kobieta. Po otwarciu oczu w kanale C4-P4 widoczna jest seria łukowatych fal o częstotliwości 9 Hz.
|

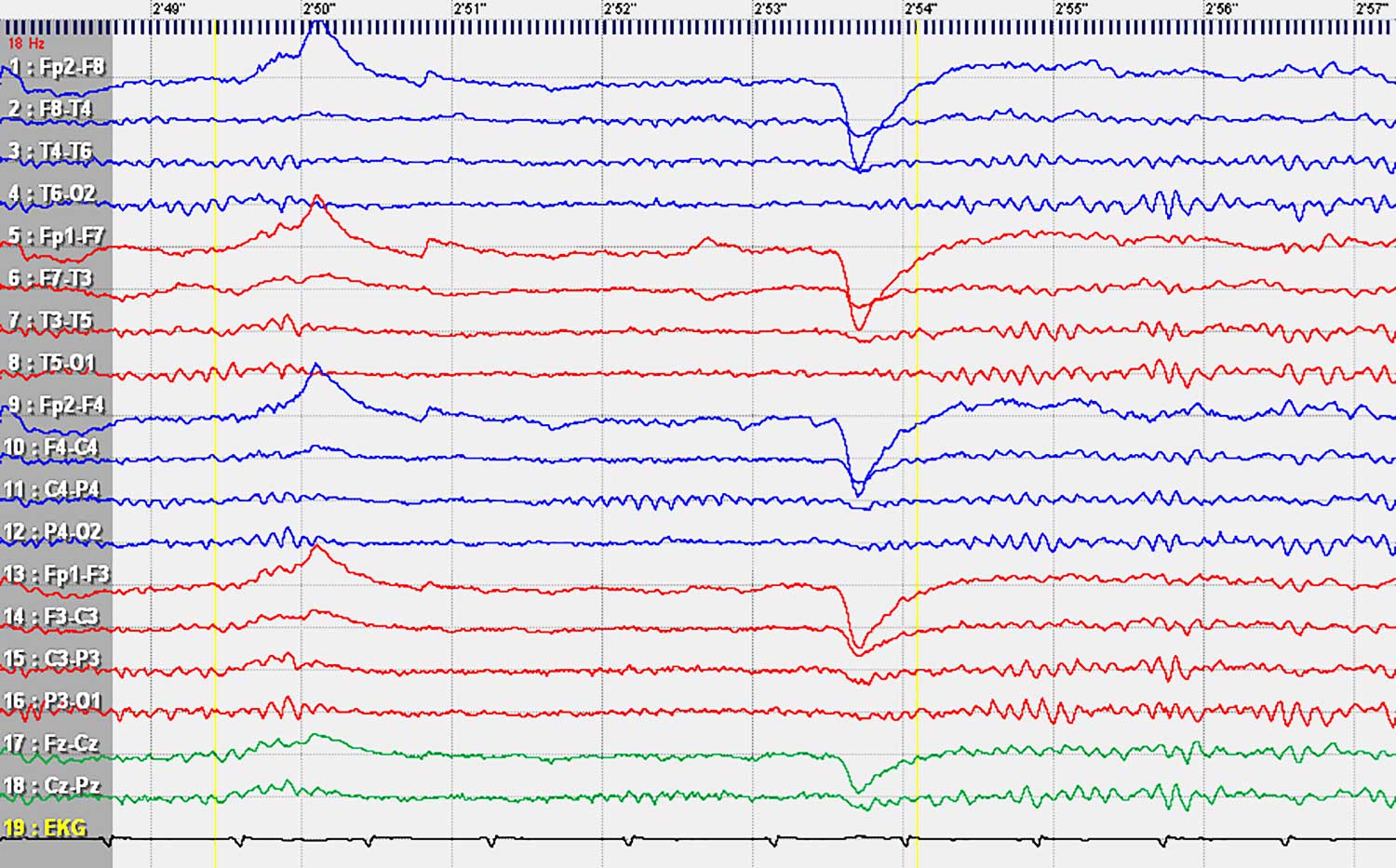

Rytm mu
35 letnia kobieta. W kanałach obejmujących elektrodę C3 widoczny jest rytm mu (µ) – łukowate fale o częstotliwości 10 Hz.
|
Rytm wyłomu

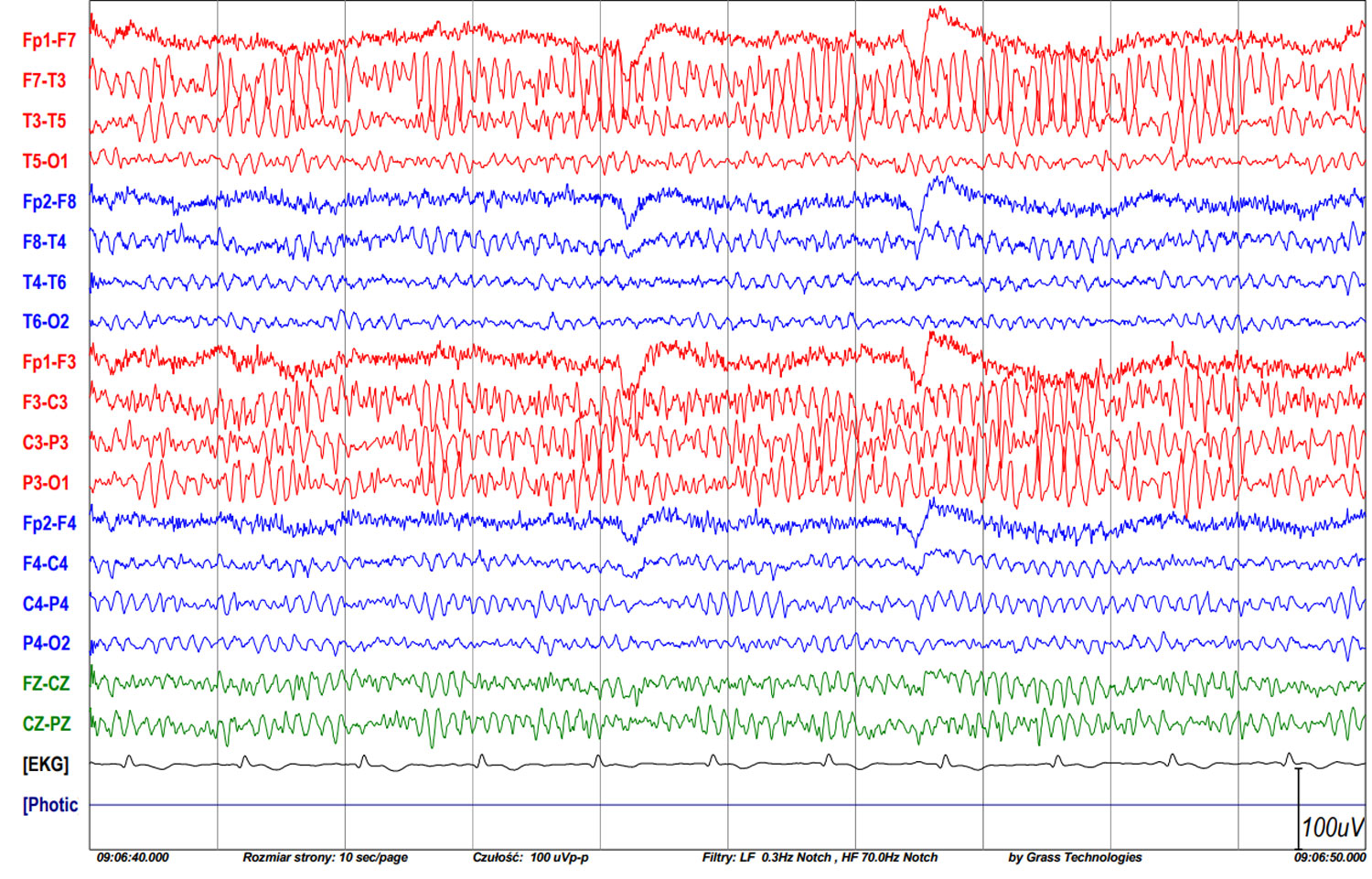

64-letni mężczyzna po lewostronnej kraniotomii. Widoczne są fale alfa o częstotliwości 10-12 Hz i amplitudzie do 25 μV. W lewej okolicy czołowo-skroniowej fale alfa mają amplitudę do 120 µV.
|

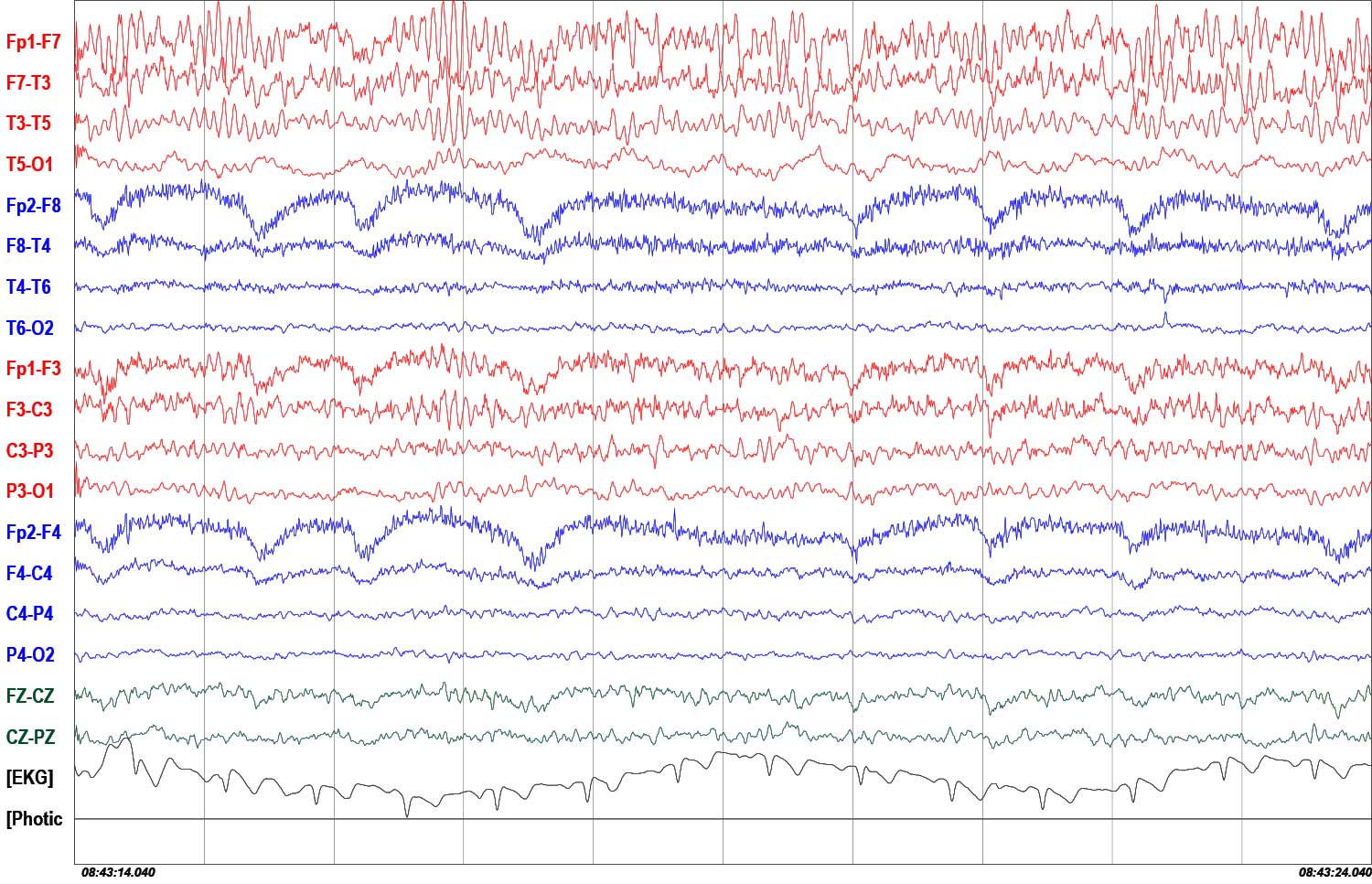

Rytm wyłomu
31-letni mężczyzna po kraniotomii. Fale alfa w odprowadzeniach lewostronnych mają amplitudę do 100 µV.
|

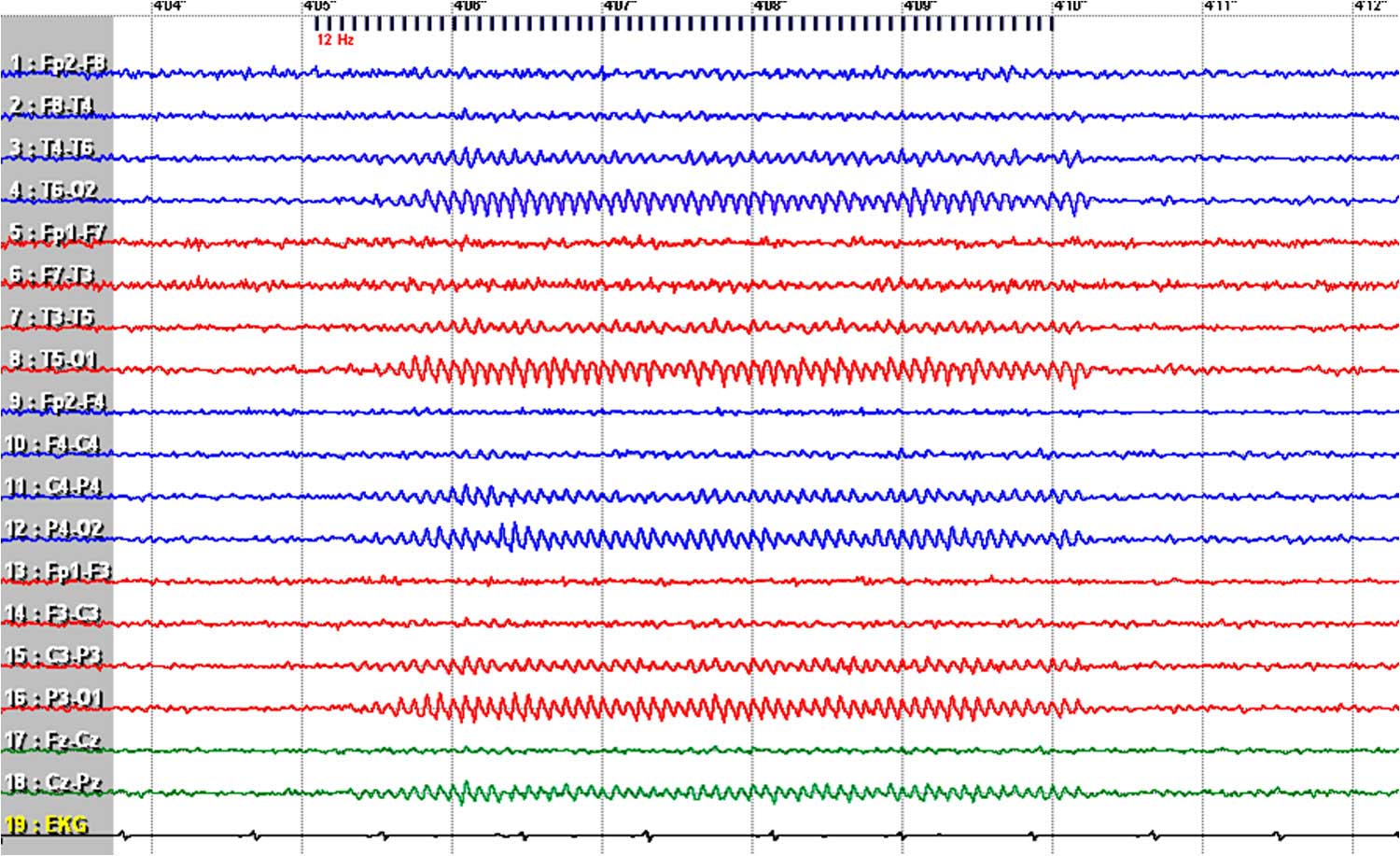

Wodzenie rytmów podczas fotostymulacji
37-letnia kobieta. Przy częstotliwości 12 Hz widoczne są w okolicach potylicznych rytmiczne
fale alfa o częstotliwości zgodnej z częstotliwością błysków.
|
